Указательное реле УР-21

21Указательные реле УР-21 (далее реле) предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве указателя действия схем в цепях постоянного и переменного тока.

Реле используются в устройствах, от которых требуются повышенная устойчивость к механическим воздействиям.





Форма заказа

Форма заказа

УР

–21.X

X

XX

X

–УХЛ Х


           1   2   3   4               5


УР - указательное реле; где

21 – условный порядковый номер разработки:

1 – наличие дополнительного контакта:

21 – без контакта самовозврата в цепях постоянного и переменного тока;

21.1 – с контактом самовозврата в цепях постоянного тока и переменного тока;

2 – род тока:

1 – постоянный ток;

2 – переменный ток;

3  – контакты:

1 - 1 замыкающий и 1 размыкающий контакт

2 - 2 замыкающих контакта

3 - 2 размыкающих контакта

4 - с переключающимися контактами ( только для УР-21 )

4 – величина и наименование номинала срабатывания реле;

5 – тип присоединения:

1–переднее присоединение;

2–заднее присоединение;

3–заднее утопленное присоединение;

6 - Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Примечание:

Реле УР-21 выпускаются с двумя замыкающими контактами.

Реле УР-21.1 выпускаются с двумя замыкающими контактами и дополнительным контактом с самовозвратом.

Перестановкой контактов возможно получение реле с двумя размыкающими или с одним размыкающим и одним замыкающим контактами.



Пример заказа:

Указательное реле с контактом самовозврата в цепях постоянного тока, напряжение срабатывания 220В, заднее утопленное присоединение , с климатическим исполнением УХЛ4: УР-21.1-1-220В-3-УХЛ4.

Технические характеристики

Таблица 1. Основные технические данные.

Наименование параметра

Значение

Напряжения срабатывания реле, В:

- постоянный ток

- переменный ток



24;48;110;220

110;220

Ток срабатывания реле, А:

- постоянный ток

- переменный ток



0,06;0,01;0,016;0,025;0,05;0,06;0,08;0,1;0,16;0,25;0,4;0,5;1;2;2,5;4

0,025;0,05;0,08;0,1;0,16;0,25;0,4;0,5;1;2,5

Потребляемая мощность реле, не более:



- при постоянном токе, Вт

2,6

- при переменном токе, ВА

5

Время срабатывания контактов без самовозврата, мс не более

Время срабатывания переключающихся контактов без самовозврата, мс не более

17

30

Мощность нагрузки (ток до 3 А, напряжение от 12 до 250 В), коммутируемая контактами без самовозврата реле:

- в цепях постоянного тока, Вт

- в цепях переменного тока, ВА







60

220

Время срабатывания контакта с самовозвратом, мс не более

15

Мощность активной нагрузки (ток от 0,001-0,5 А, напряжение 0,1-100 В) коммутируемая контактом с самовозвратом реле, Вт

6

Коммутационная износостойкость контактов без самовозврата с нагрузкой, циклы ВО, не менее

10000

Механическая износостойкость реле, циклы ВО, не менее

20000

Габаритные размер при заднем присоединении не более, мм

66х66х101

Масса не более, кг

0,5

Таблица 2. Основные параметры реле серии УР-21 (постоянный ток)

Тип реле

Ном. I, А

Ном.
U, В

I ср., А

U ср., В

Потребляемая мощность,
не более

Длит-ый I, А

Длит-ое
U, В

УР-21/0,006

0,006

-

0,006

-

0,28 Вт

0,018

-

УР-21/0,01

0,01



0,01



0,03



УР-21/0,016

0,016



0,016



0,048



УР-21/0,025

0,025



0,025



0,075



УР-21/0,05

0,05



0,05



0,15



УР-21/0,06

0,06



0,06



0,18



УР-21/0,08

0,08



0,08



0,24



УР-21/0,1

0,1



0,1



0,3



УР-21/0,16

0,16



0,16



0,48



УР-21/0,25

0,25



0,25



0,75



УР21/0,4

0,4



0,4



1,2



УР-21/0,5

0,5



0,5



1,5



УР-21/1

1



1



3



УР-21/2

2



2



6



УР-21/2,5

2,5



2,5



7,5



УР-21/4

4



4



12



УР-21/220

-

220

-

160

1,6 Вт



242

УР-21/110



110



80

1,75 Вт



121

УР-21/48



48



35

1,75 Вт



53

УР-21/24



24



17,5

1,75 Вт



26,5

УР-21-1/0,006

0,006

-

0,006

-

0,28 Вт

0,018

-

УР-21-1/0,01

0,01



0,01



0,03



УР-21-1/0,016

0,016



0,016



0,048



УР-21-1/0,025

0,025



0,025



0,075



УР-21-1/0,05

0,05



0,05



0,15



УР-21-1/0,06

0,06



0,06



0,18



УР-21-1/0,08

0,08



0,08



0,24



УР-21-1/0,1

0,1



0,1



0,3



УР-21-1/0,16

0,16



0,16



0,48



УР-21-1/0,25

0,25



0,25



0,75



УР-21-1/0,4

0,4



0,4



1,2



УР-21-1/0,5

0,5



0,5



1,5



УР-21-1/1

1



1



3



УР-21-1/2

2



2



6



УР-21-1/2,5

2,5



2,5



7,5



УР-21-1/4

4



4



12



УР-21-1/220

-

220

-

160

1,6 Вт



242

УР-21-1/110



110



80

1,75 Вт



121

УР-21-1/48



48



35

1,75 Вт



53

УР-21-1/24



24



17,5

1,75 Вт



26,5





Таблица 3. Основные параметры реле типов УР-21 (переменный ток)

Тип реле

Ном. I, А

Ном.
U, В

I ср., А

U ср., В

Потребляемая мощность,
не более

Длит-ый I, А

Длит-ое
U, В

УР-21/0,025

0,025

-

0,025

-

2 ВА

0,0375

-

УР-21/0,05

0,05



0,05



0,075



УР-21/0,08

0,08



0,08



0,12



УР21/0,1

0,1



0,1



0,15



УР-21/0,16

0,16



0,16



0,24



УР-21/0,25

0,25



0,25



0,375



УР-21/0,4

0,4



0,4



0,6



УР-21/0,5

0,5



0,5



0,75



УР-21/1

1



1



1,5



УР-21/2,5

2,5



2,5



3,75



УР-21/220

-

220

-

176

5 ВА

-

242

УР-211/110



110



88



121

УР-211/220

-

220

-

176

5 ВА

-

242

УР-21/110



110



88



121

Условия эксплуатации

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Габаритные и установочные размеры

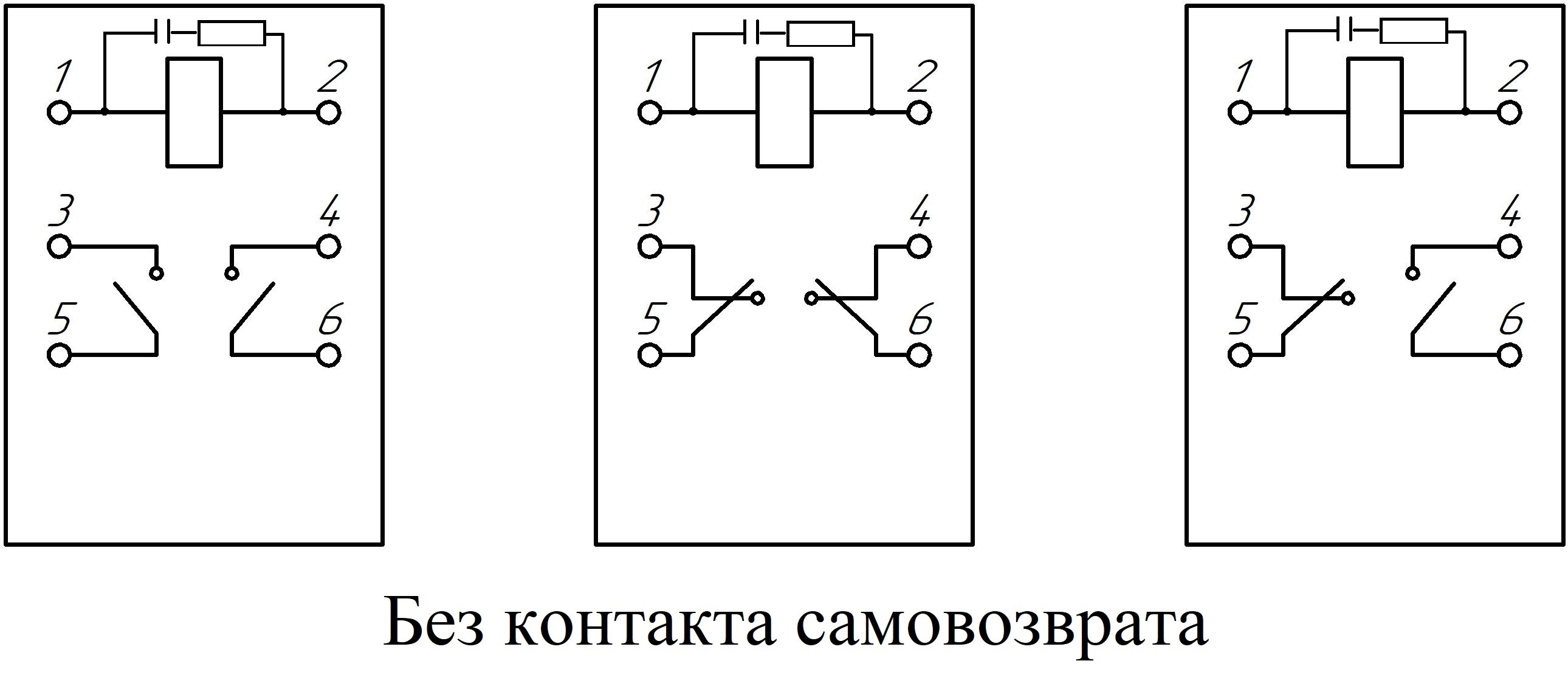

Схема подключения
