Реле максимального тока статическое РТС-40

rts 40Реле максимального тока статические серии РТС-40 предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного тока частоты 50 Гц в качестве органов, реагирующих на повышение тока.

Форма заказа

Форма заказа

РТС

-40

-X

-XX

-X

-X

-УХЛX

  1 2 34 5 6 7

где РТС – реле тока статическое

  1. Условный номер разработки (40);
  2. Тип исполнения реле по выдержке времени:
    1– без выдержки времени;
    2 – с независимой выдержкой времени;
  3. Тип исполнения реле по оперативному питанию:
    1 – без оперативного питания;
    2 – с оперативным питанием*.
  4. Тип исполнения реле по количеству контролируемых фаз:
    1 – однофазное реле;
    2 – двухфазное реле**.
  5. Уставка максимального в данном пределе тока срабатывания с пределом:
    0,2А; 0,6А; 2А; 6А; 10А; 20А; 50А; 100А; 200А.
  6. Уставка максимального в данном пределе времени срабатывания (только для РТС-40-2) с пределом:
    1с; 3с; 10с; 30с.
  7. Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

При заказе реле необходимо указать

  • Тип реле в соответствии со структурой условного обозначения;
  • Вид присоединения внешних проводников: переднее, заднее винтом или шпилькой (заднее присоединение шпилькой только для исполнения на базе основания ОР003);
  • Тип корпуса (на базе основания ОР001, ОР002 с возможностью крепления на DIN-рейку или ОР003).

* Реле РТС-40-Х-2Х с оперативным питанием изготавливаются только на базе основания ОР002.

** Двухфазные реле РТС-40-Х-Х2 изготавливаются только на базе основания ОР002.

Пример заказа

Реле тока статическое, c независимой выдержкой времени, без оперативного питания, однофазного исполнения, с диапазоном уставок 0,05-0,2 А, с выдержкой времени 0-10 с, с климатическим исполнением УХЛ4, на базе основания ОР003, с задним присоединением проводников шпилькой: РТС-40-2-11-0,2-10-УХЛ4, з/п шпилькой, на базе основания ОР003.

Реле тока статическое, без выдержки времени, с оперативным питанием, двухфазного исполнения, с диапазоном уставок 25-100 А, с выдержкой времени 0-30 с, с климатическим исполнением УХЛ4, на базе основания ОР002, с задним присоединением проводников винтом: РТС-40-1-22-100-30-УХЛ4, з/п, на базе основания ОР002.

Технические характеристики

Технические характеристики

Таблица 1.

Наименование параметра

Значение

Номинальное напряжение оперативного постоянного или переменного тока, В (только для РТС-40-1-2 и РТС-40-2-2)

220

Частота измеряемого тока, Гц

50

Диапазон выдержек времени для реле РТС-40-2 в зависимости от заказа, с

0...1

0...3

0...10

0...30

Регулирование уставок

плавное

Коэффициент возврата, не менее

0,9

Длительно допустимый ток по измерительным цепям ток, A

1,1 Iном

1-секундная термическая устойчивость, Iном

30

Время замыкания замыкающего контакта:

-при увеличении тока с номинального до 1,2Iср не более, с
-при увеличении тока с номинального до 3Iср не более, с



0,06
0,035

Количество контактов выходного реле:

- замыкающий
- размыкающий



1
1

Коммутационная способность контактов реле:

- при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА




48
750

Механическая износостойкость, циклы ВО, не менее

150 000

Коммутационная износостойкость, циклы ВО с нагрузкой на контактах, не менее

15 000

Габаритные размеры не более, мм

- в корпусе на базе основания ОР001
- в корпусе на базе основания ОР002
- в корпусе на базе основания ОР003, не более



70х87х100
74х109х97,5
67х128х158

Масса не более, кг

- в корпусе на базе основания ОР001
- в корпусе на базе основания ОР002
- в корпусе на базе основания ОР003



0,2
0,45
0,5

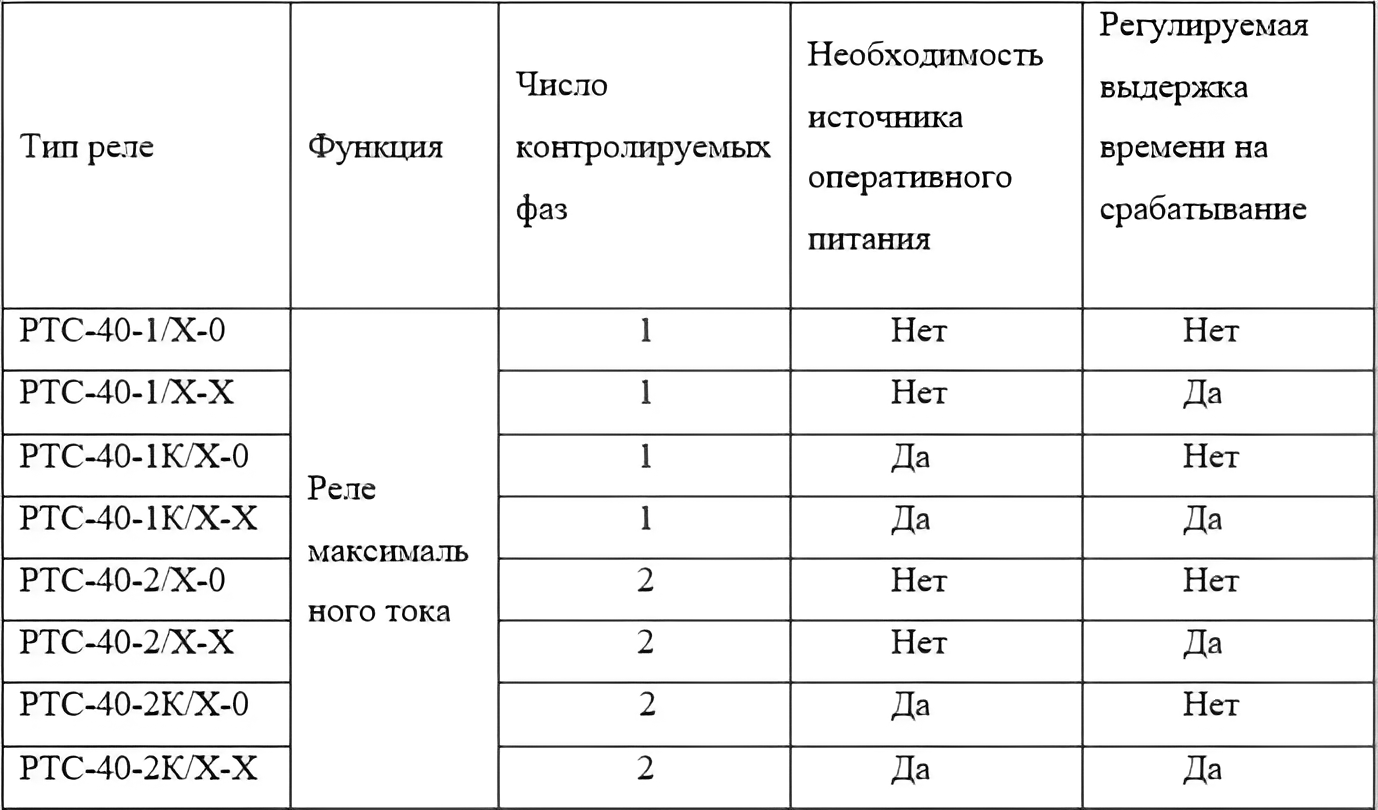

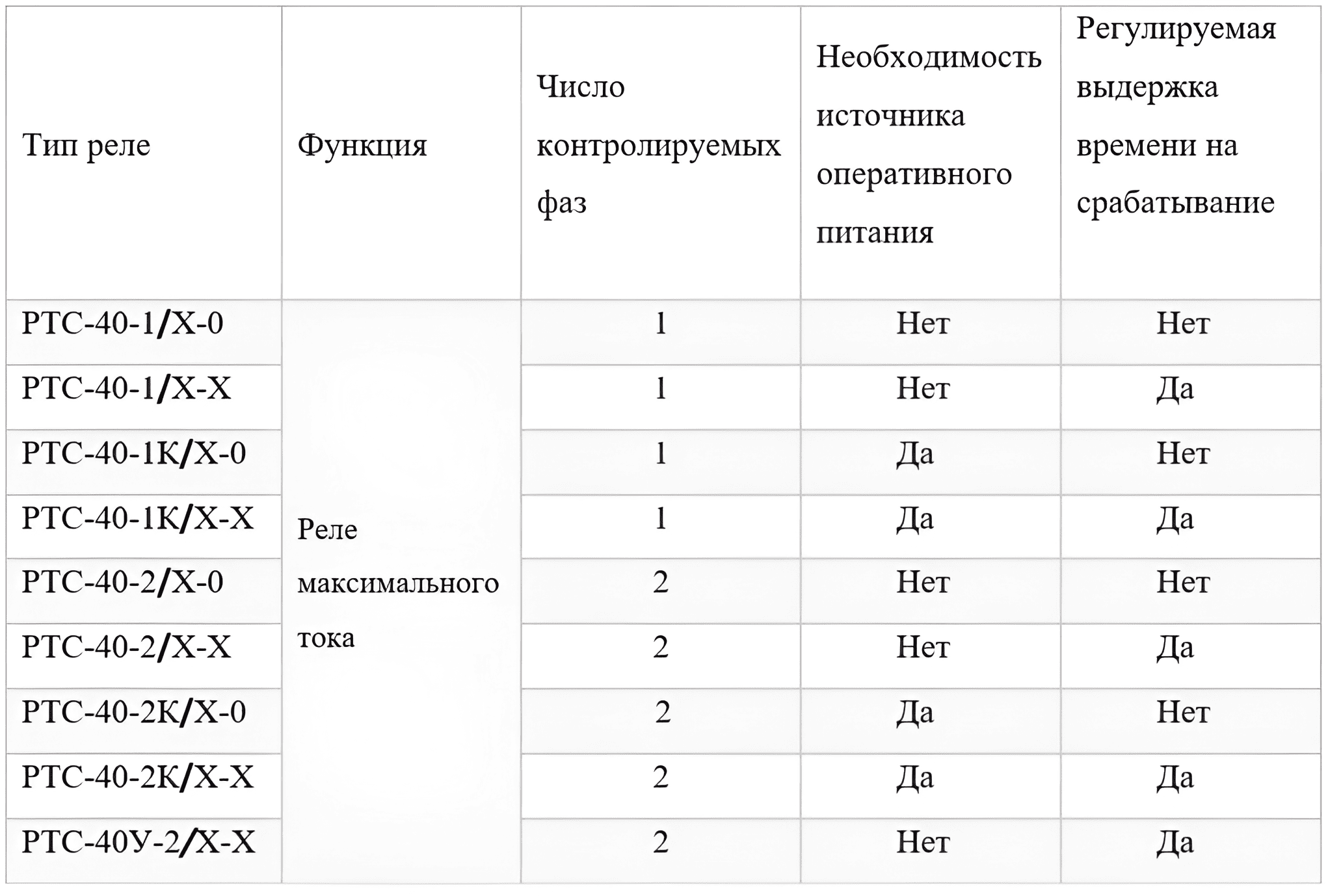

Таблица 2. Тип исполнения реле

Тип реле

Регулируемая выдержка времени на срабатывание

Необходимость источника оперативного питания

Число контролируемых фаз

РТС-40-1-11

Нет

Нет

1

РТС-40-1-12

Нет

Нет

2

РТС-40-1-21

Нет

Да

1

РТС-40-1-22

Нет

Да

2

РТС-40-2-11

Да

Нет

1

РТС-40-2-12

Да

Нет

2

РТС-40-2-21

Да

Да

1

РТС-40-2-22

Да

Да

2

Конструктивное исполнение

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.

Для исполнения на базе основания ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).

Условия эксплуатации

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Габаритные и установочные размеры


Схема подключения
