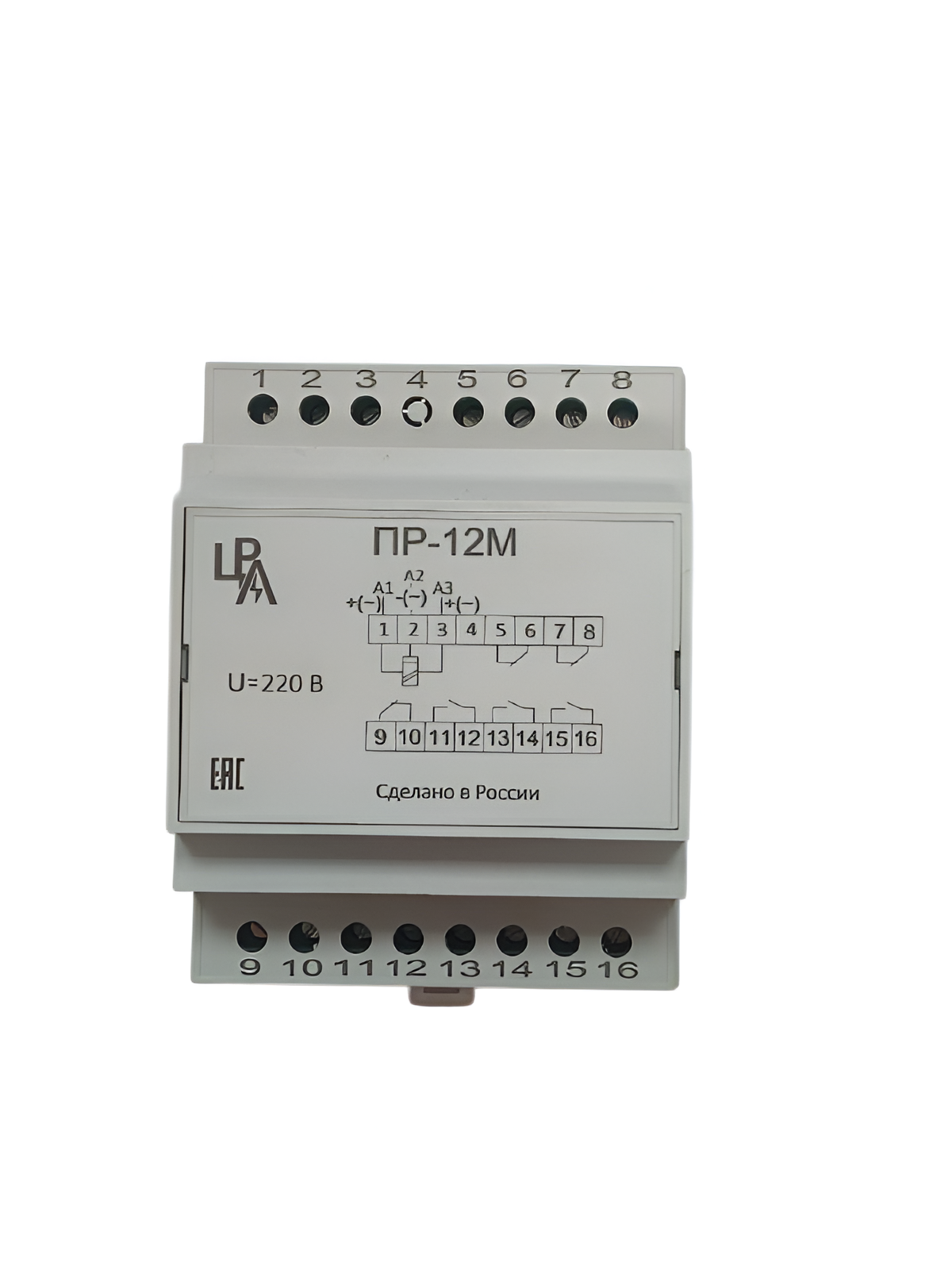

Реле промежуточное ПР-12М
Реле промежуточные двухпозиционные ПР-12М предназначены для использования в схемах устройств релейной защиты и автоматики энергетических систем для включения в цепи напряжения постоянного и переменного тока в качестве вспомогательного реле
Форма заказа
Форма заказа
ПР | –12 | М | – Х1 | Х4 | Х |
| 1 | 2 | 3 | 4 | 5 |
где ПР – реле промежуточное
1 – 12 – условный порядковый номер разработки:
2 – М – реле в модульном корпусе
3 – Х1 – комбинации контактов:
0 – 6НЗ;
1 – 5НЗ и 1НО;
2 – 4НЗ и 2НО;
3 – 3НЗ и 3НО;
4 – 2НЗ и 4НО;
5 – 1НЗ и 5НО;
6 – 6НО;
4 – Х4 – климатическое исполнение УХЛ с категорией размещения (1,4) по ГОСТ 15150.
5 – исполнение по номинальному напряжению – 24; 48; 100; 110; 220В.
Пример заказа:
Двухпозиционное промежуточное реле постоянного/переменного тока с 6 нормально замкнутыми контактами в модульном корпусе установкой на DIN рейку. Номинальное напряжение питания 220В.
ПР-12М-0 УХЛ4 220В.
Технические характеристики
Технические характеристики
Наименование параметра | Значение | |
| ПР-12М | ||
Номинальное напряжение, В - постоянное - переменное |
24, 48, 110, 220
|
100, 220 |
Напряжение срабатывания реле, % от Uном, не более | 70 | 80 |
Длительно допустимое напряжение, %, от Uном | 110 | 110 |
Мощность, потребляемая реле при номинальном напряжении, Вт | 1 | 1 |
Коммутационная способность контактов реле: - в цепях постоянного тока при токе не более 2А или напряжении от 24 до250 В, Вт в цепях переменного тока при токе не более 2А или напряжении от 24 до250 В, ВА | 50
450 | 50
450 |
| Максимальное значение электрического тока, при котором контакты сохраняют свою работоспособность в пределах допустимых температур. Также совпадает с предельной способностью циклического действия, т.е. с максимальным значением электрического тока, при котором контакт может замыкаться и открываться в заданных условиях. | 8А | 8А |
| Коммутационная износостойкость, циклы ВО с нагрузкой на контактах, не менее | 15 000 | 15 000 |
| Механическая износостойкость, циклы ВО, не менее | 150 000 | 150 000 |
Габаритные размеры не более, мм |
58х90х71 |
58х90х71 |
Масса реле, кг, не более | 0,5 | 0,5 |
Конструктивное исполнение
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного корпуса.
Имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
Условия эксплуатации
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Габаритные и установочные размеры
Схема подключения
Схема электрическая подключения реле ПР-12М
