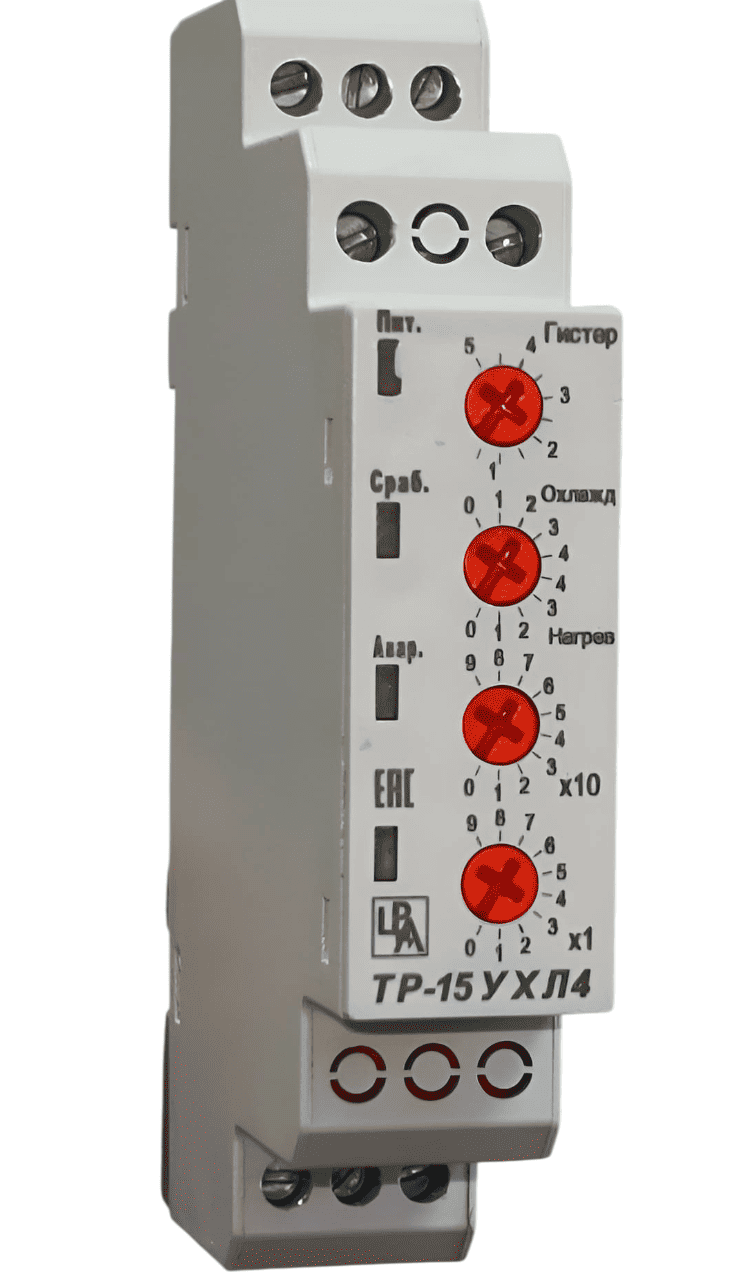

Температурное реле серии ТР-15 предназначено для применения в системах автоматизированного контроля температуры совместно с цифровым датчиком температуры типа М22 или ДТ.
ТР | –X | –УХЛ Х | ||||||
| 1 | 2 |
ТР - температурное реле; где
1 – номер разработки 15
2 - Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Температурное реле ТР-15 , с климатическим исполнением УХЛ4: ТР-15-УХЛ4.
Таблица 1. Основные технические данные.
Наименование параметра | Значение |
Режимы работы: | - нагрев;- охлаждение; - ручное управление |
| Диапазон установ температуры, °С | (-40…+119) |
Дискретность уставок температуры , °С | 1 |
Величина гистерезиса температуры , °С | 0,5 - 5 |
Напряжение питания, B | АС DC 24 / АС 220 |
Допуск напряжения питания,% | (-15...+10) |
Потребляемая мощность – не более,Вт | 1,5 |
Нагрузочная способность выходных контактов: - постоянный ток - переменный ток |
10А 30В 10А 220В |
Количество циклов срабатывания выходного реле , не более | 1000 000 |
Габаритные размеры | 90мм х 18мм х 68мм |
Масса не более, кг | 0,15 |
Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
Высота над уровнем моря не более 2000 м.
Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.
Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.
Степень защиты по ГОСТ 14254 для оболочки реле IP40.
Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
