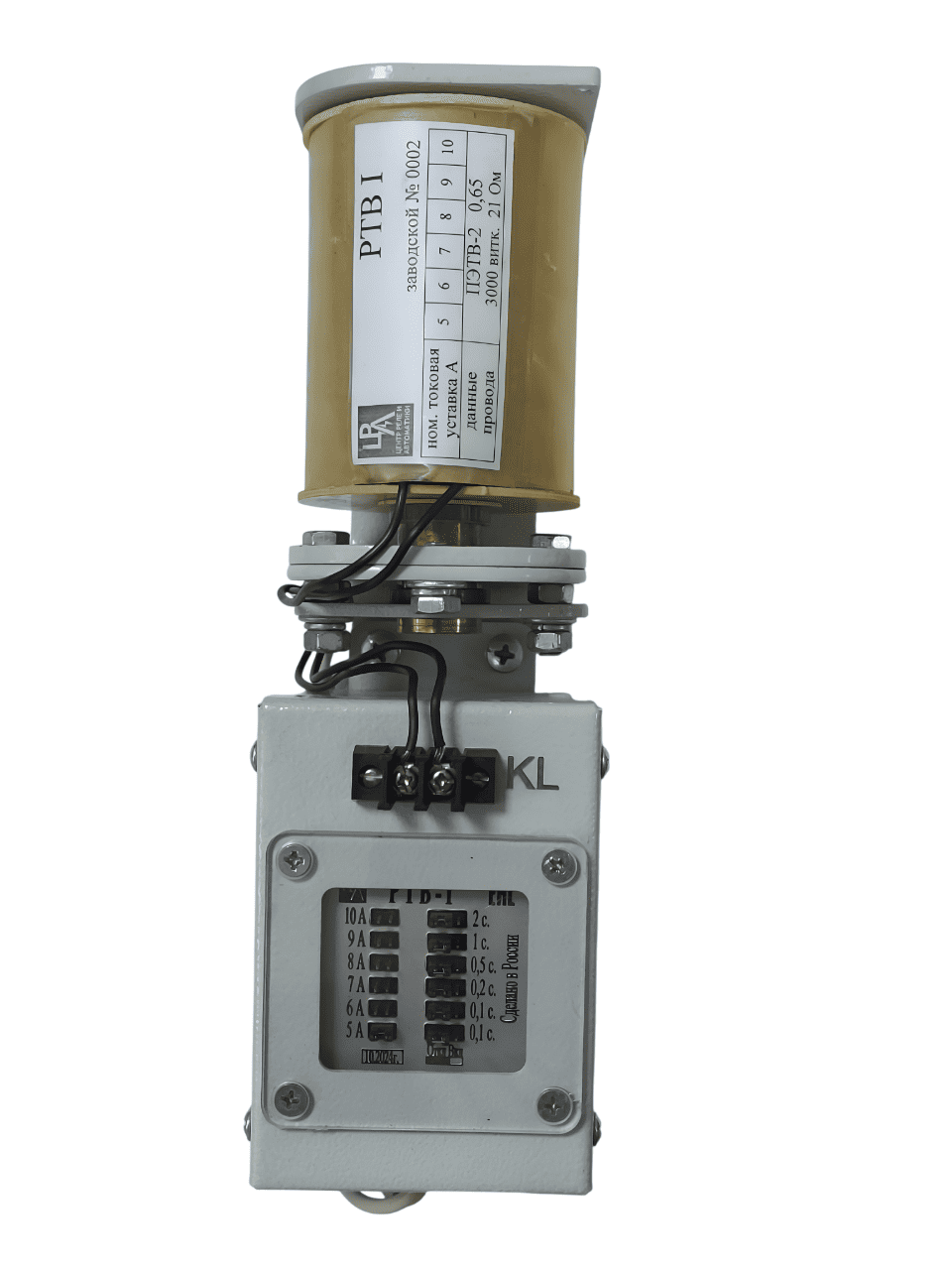

Реле максимального тока РТВ (1,2,3,4,5,6)

RPVM 01

Реле максимального тока с временной задержкой РТВ-1, РТВ-2, РТВ-3, РТВ-4, РТВ-5, РТВ-6 предназначено для совместной работы с электроприводами ПП-61, ПП-67, ПП-67К, ППО-10, ППВ-10 обеспечивающим отключение нагрузки при превышении установленного значения максимального тока.

Максимальный расцепитель тока РТВ функционально представляет собой реле с интервалом выдержки времени срабатывания от 0,1сек. до 4,0 сек. Уменьшение временного интервала обеспечивает более плавную регулировку выдержки времени срабатывания и более точную настройку токовой защиты.

Реле максимального тока с временной задержкой РТВ-1, РТВ-2, РТВ-3, РТВ-4, РТВ-5, РТВ-6 с блоком управления это полный аналог: РТВ-I (IV), РТВ-II (V), РТВ-III (VI).

Технические характеристики

Тип РТВ	Номин. уставка тока,А	Коэф. возврата по току	Диапазон уставок выдержки времени, с
РТВ-1; РТВ(4)	5	0,95	0,1-4
	6
	7
	8
	9
	10
РТВ-2; РТВ(5)	10
	12
	14
	16
	18
	20
РТВ-3; РТВ(6)	20
	24
	28
	32
	36
	40

Конструктивное исполнение

Реле конструктивно состоит из двух основных частей:- электромагнитная система ;- блок управления .На блоке управления имеется клеммная колодка для подключения катушки. При подключении, соблюдение полярности не требуется.

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 50ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Замены на РТВ серии (1-6)

Замены на РТВ (1–6)

РТВ-1	РТВ-I
РТВ-2	РТВ-II
РТВ-3	РТВ-III
РТВ-4	РТВ-IV
РТВ-5	РТВ-V
РТВ-6	РТВ-VI

Габаритные и установочные размеры
