    Реле промежуточное ПР-23.3, ПР-23.4,ПР-23.6,ПР-23.8,ПР-23.10

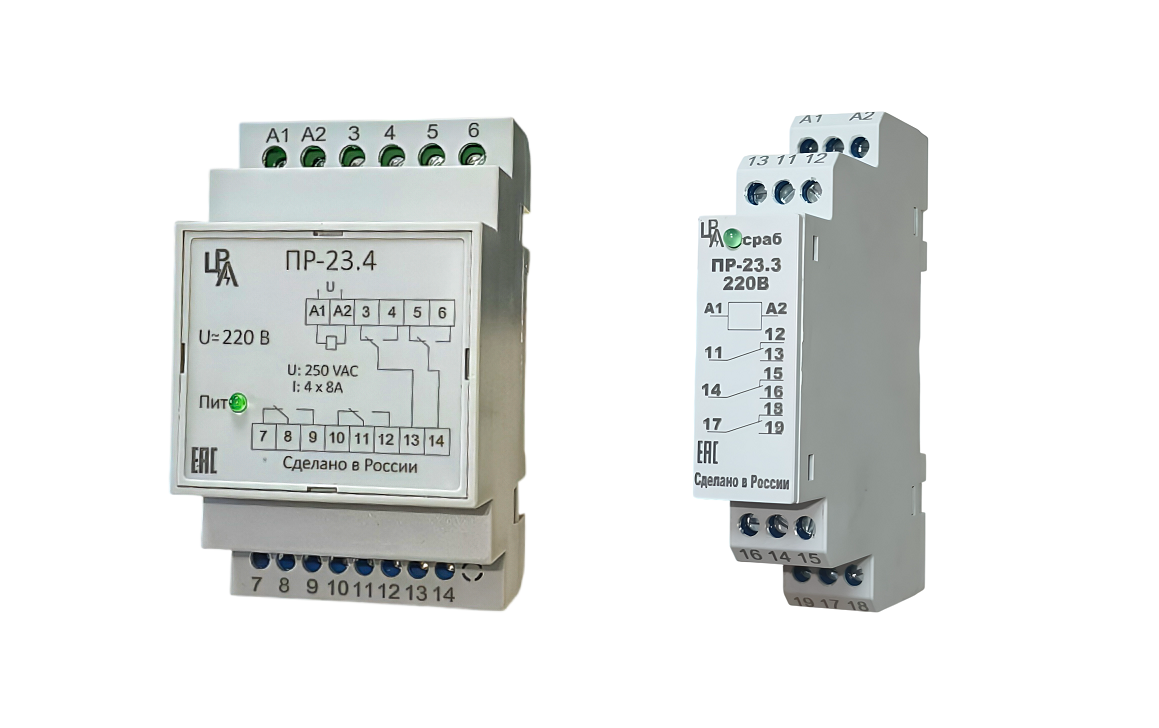

    pr234iso

    Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве вспомогательных реле в цепях постоянного и переменного тока.



    Форма заказа

    Форма заказа

    ПР

    - Х

    . Х

    - УХЛХ
      1 2 3

    где ПР – реле промежуточное

    Х1– 23 – условный номер разработки:

    Х2– условный номер количества пар контактов;

    - 3 переключающихся пар контактов;

    - 4 переключающихся пар контактов;

    - 6 переключающихся пар контактов;

    -8 переключающихся пар контактов;

    - 10 переключающихся пар контактов.

    3 - климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

    При заказе реле необходимо указать

    • тип реле в соответствии со структурой условного обозначения;
    • номинальное напряжение;
    • количество замыкающих и размыкающих контактов;

    Технические характеристики

    Технические характеристики

    Наименование параметра

    Значение


    Номинальное напряжение, В

    - постоянное

    - переменное



    110, 220







    110, 220

    Напряжение срабатывания реле, % от Uном, не более

    70

    80

    Длительно допустимое напряжение, %, от Uном

    110

    Мощность, потребляемая реле при номинальном напряжении, Вт (ВА)

    		 2 4

    Коммутационная способность контактов реле:

    - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной

    нагрузки не более 0,3 с, при токе до 1 A, Вт

    - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА




    48




    750
    Коммутационная износостойкость, циклы ВО с нагрузкой на контактах, не менее 15 000
    Механическая износостойкость, циклы ВО, не менее 150 000

    Габаритные размеры, мм

    - размеры реле ПР-23.3 в корпусе на DIN-рейку

    - размеры реле ПР-23.4 в корпусе на DIN-рейку

    - размеры реле ПР-23.6 в корпусе на DIN-рейку

    размеры реле ПР-23.10 в корпусе на DIN-рейку



    18х90х68

    53х90х65

    71x90x51

    106x90x60

    Масса реле, кг, не более

    0,5

    Условия эксплуатации

    Условия эксплуатации

    Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

    Высота над уровнем моря не более 2000 м.

    Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

    Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

    Степень защиты по ГОСТ 14254 для оболочки реле IP40.

    Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

    Габаритные и установочные размеры

    gab2

     Габаритные, установочные и присоединительные размеры реле ПР-23.3 в корпусе на DIN-рейку


    FPP

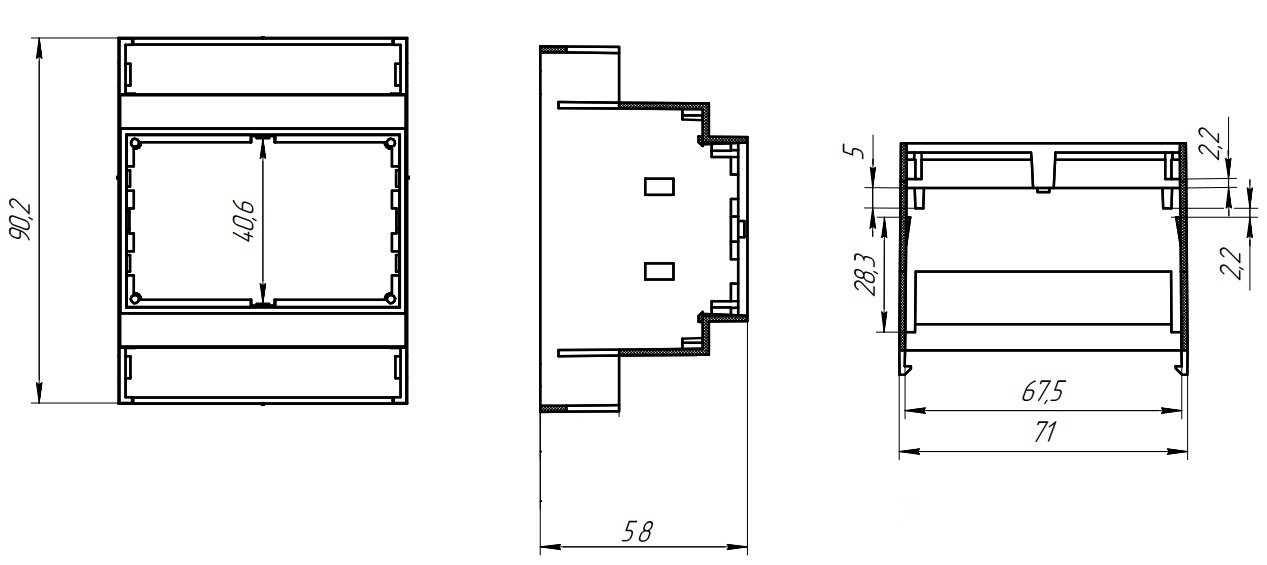

     Габаритные, установочные и присоединительные размеры реле ПР-23.4 в корпусе на DIN-рейку


     2025 04 18 10 34 12

     . Габаритные, установочные и присоединительные размеры реле ПР-23.6 в корпусе на DIN-рейку

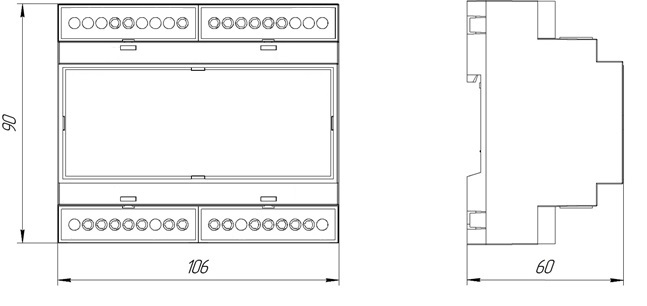

    Габаритные, установочные и присоединительные размеры реле ПР-23.8, ПР-23.10 в корпусе на DIN-рейку.




    Схема подключения


    Схема подключения ПР-23.3

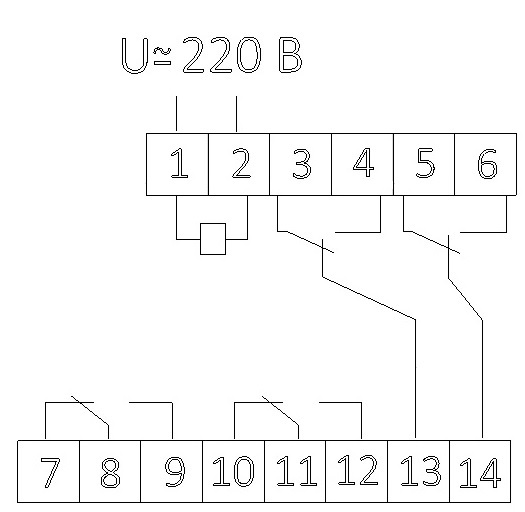

    Схема подключения ПР-23.4



    Схема подключения ПР-23.6

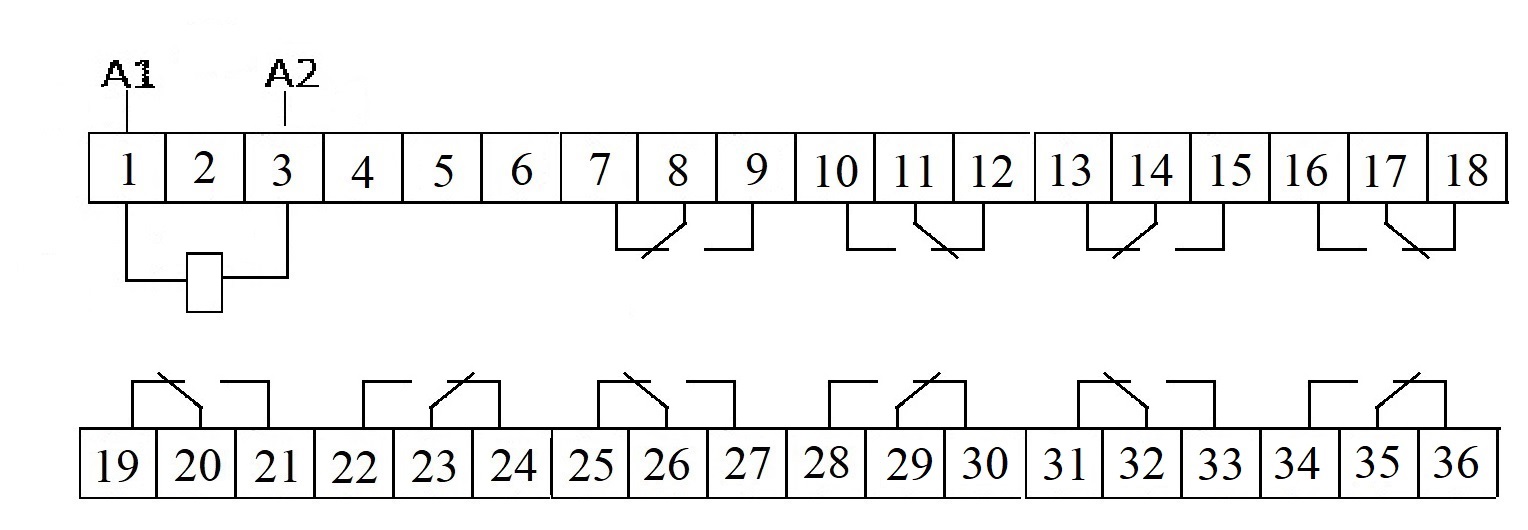

    Схема подключения ПР-23.10
