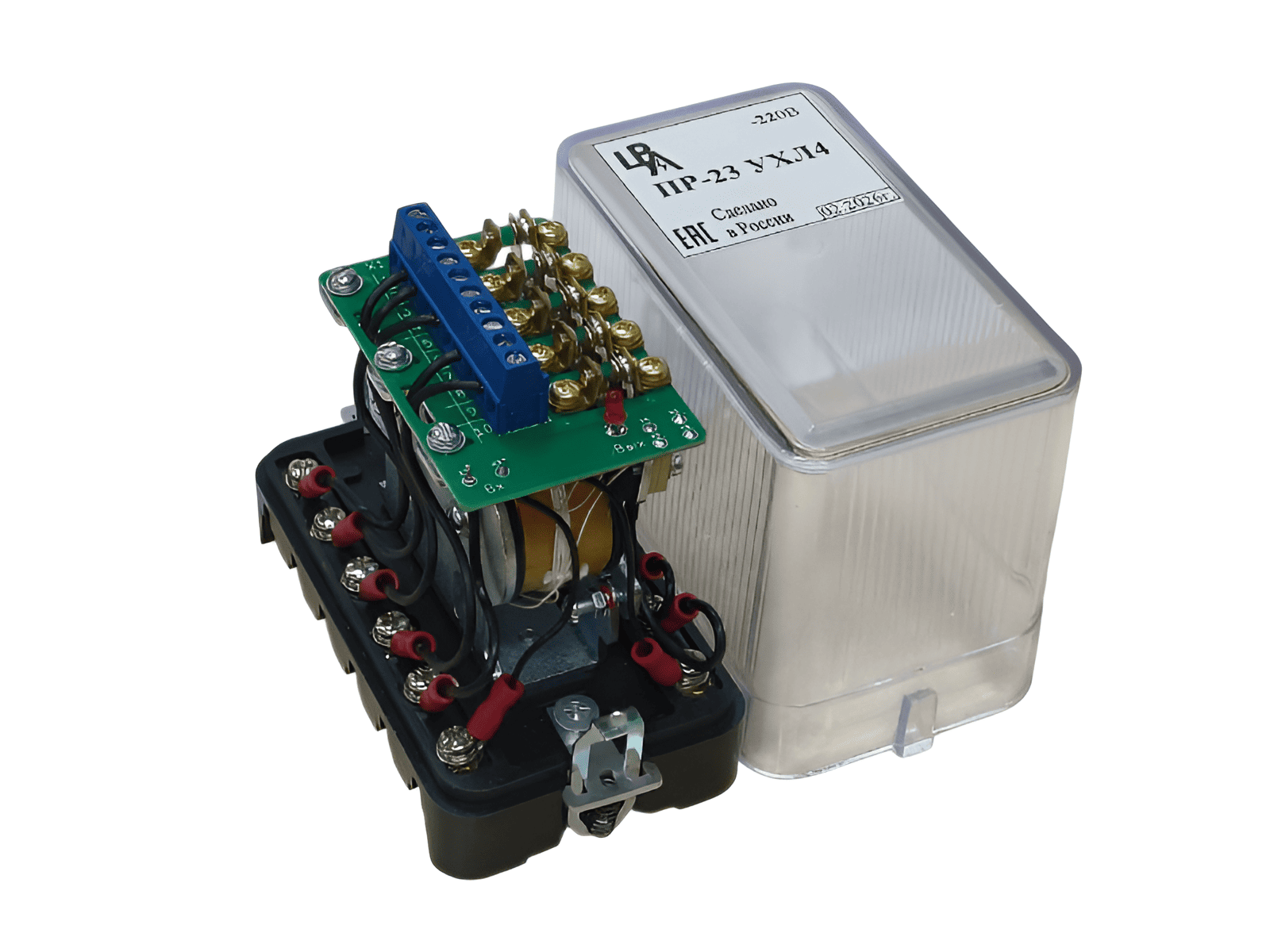

Промежуточное реле ПР-23, ПР-25

RPm 23

Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве вспомогательных реле в цепях постоянного и переменного тока.

Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

 Реле ПР-23, 25 имеют возможность выбора схем выходных контактов посредством переключения проводов на крепежной колодке Х1. Варианты схем подключения реле ПР-23, 25 отражены на рис.2.

Виды схем выходных контактов могут  выбираться на объекте исходя из местных условий.

 Реле ПР-23, 25 относятся к виду электромеханических реле.

Форма заказа

Форма заказа

ПР

- Х

- Х

- УХЛХ
  1 2 3

где ПР – промежуточное реле

1 – порядковый номер разработки:

23 – для цепей постоянного тока;

25 – для цепей переменного тока.

2 – вид присоединения:

3 – переднее присоединение с винтовыми зажимами;

4 – заднее присоединение с винтовыми зажимами или шпилькой.

3 - климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

При заказе реле необходимо указать

  • тип реле в соответствии со структурой условного обозначения;
  • номинальное напряжение;
  • количество замыкающих и размыкающих контактов;

Пример заказа:

Реле промежуточное постоянного тока 220 В с тремя размыкающими и двумя замыкающими контактами, с передним присоединением проводников, с климатическим исполнением УХЛ4: ПР-23-3-УХЛ4, пост. 220 В, 3 рк+2 зк.



Технические характеристики

Технические характеристики

Наименование параметра

Значение
ПР-23 ПР-25

Номинальное напряжение, В

- постоянное

- переменное



24,48,110, 220







100, 220

Напряжение срабатывания реле, % от Uном, не более

Напряжение возврата реле, % от Uном, не менее

70

10

80

10

Длительно допустимое напряжение, %, от Uном

110
Время замыкания замыкающего контакта не более, мс  50
Время размыкания размыкающего контакта не более, мс 20

Мощность, потребляемая реле при номинальном напряжении, Вт (ВА)

 5,5 6

Коммутационная способность контактов реле:

-наибольшая отключаемая мощность при постоянном токе, W

наибольшая отключаемая мощность при переменном токе, VA

наибольший ток включения, А

длительно допустимый ток контактов, А



 1700 (при токе 8 А)

1700 (при токе 8А)



8 А

8 А
Коммутационная износостойкость, циклы ВО с нагрузкой на контактах, не менее 15 000
Механическая износостойкость, циклы ВО, не менее 150 000

Габаритные размеры, мм

- в корпусе на базе основания ОР003



67x128x100

Масса реле, кг, не более

0,5

Конструктивное исполнение

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного корпуса.

Примечание

По умолчанию реле выпускаются с 1 размыкающим и 4 замыкающими контактами. При перестановке гибких контактных проводов на клемме X1 можно получить различные схемы контактов.

Условия эксплуатации

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Габаритные и установочные размеры





 OR003


Схема подключения
